Всё о радиальном аппликаторe R-SW «Falcon» для УВТ аппаратов Storz Medical

Содержание:

1. Принцип работы аппликатора
2. Характеристики ударной волны
3. Дизайн и управление аппликатором
4. Области применения
5. Цена и срок службы
6. Сменные насадки (излучатели)
7. Преимущества применения дополнительных насадок
8. Общий вывод

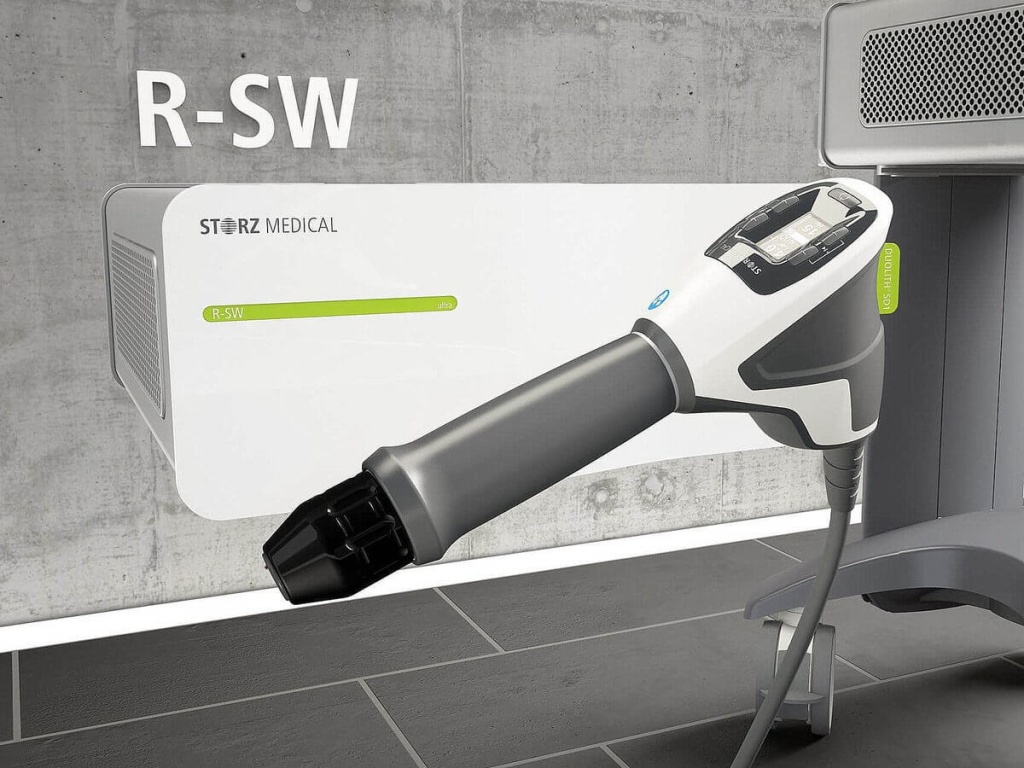

Радиальный аппликатор последнего поколения R-SW «FALCON» STORZ MEDICAL

I. ПРИНЦИП РАБОТЫ АППЛИКАТОРА

В радиальных аппаратах и аппликаторах STORZ MEDICAL применяется пневматический тип генерации ударных волн, который является самым экономичным и доступным. Пневматический источник акустических импульсов расположен в теле аппликатора и представляет собой полую трубку, внутри которой «ходит» поршень или боек.

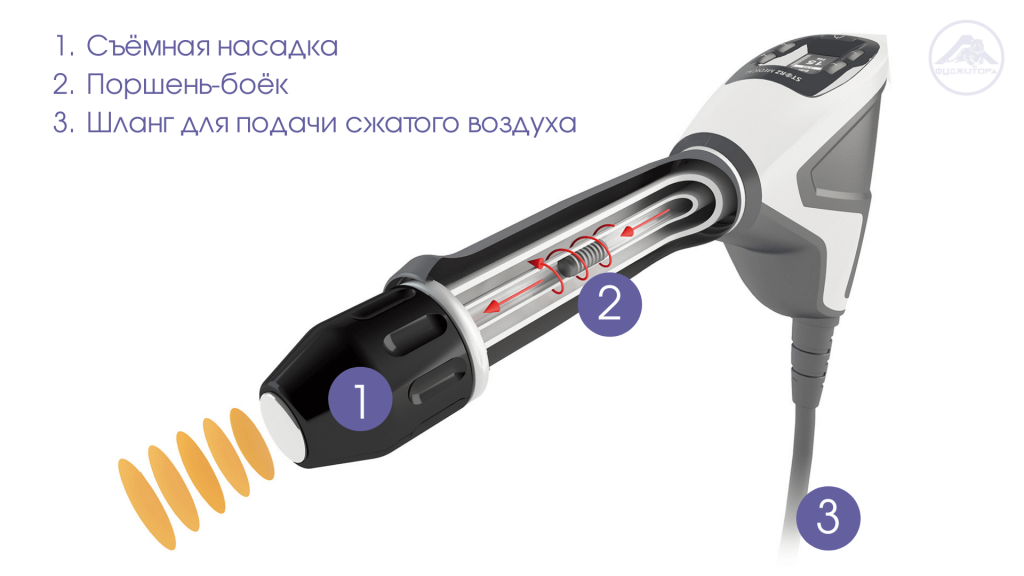

Устройство радиального аппликатора с пневматическим типом генерации ударных волн

II. ХАРАКТЕРИСТИКИ ПРОИЗВОДИМОЙ РАДИАЛЬНОЙ ВОЛНЫ

Аппликатор R-SW «FALCON» производит радиальные волны или волны давления. В отличие от фокусированных волн они имеют расходящийся характер, то есть рассеиваются при попадании в ткани и теряют свою энергию с увеличением глубины проникновения. Наибольший эффект аппликатор оказывает на глубине до 5 см, поэтому он используется для лечения «поверхностных» патологий. «Пистолет» R-SW «FALCON» в отличие от других аналогичных устройств производит достаточно мощную радиальную волну (частота до 21 Гц, давление до 5 бар). Это позволяет врачу добиваться более стойких и выраженных результатов при проведении радиальной УВТ терапии.

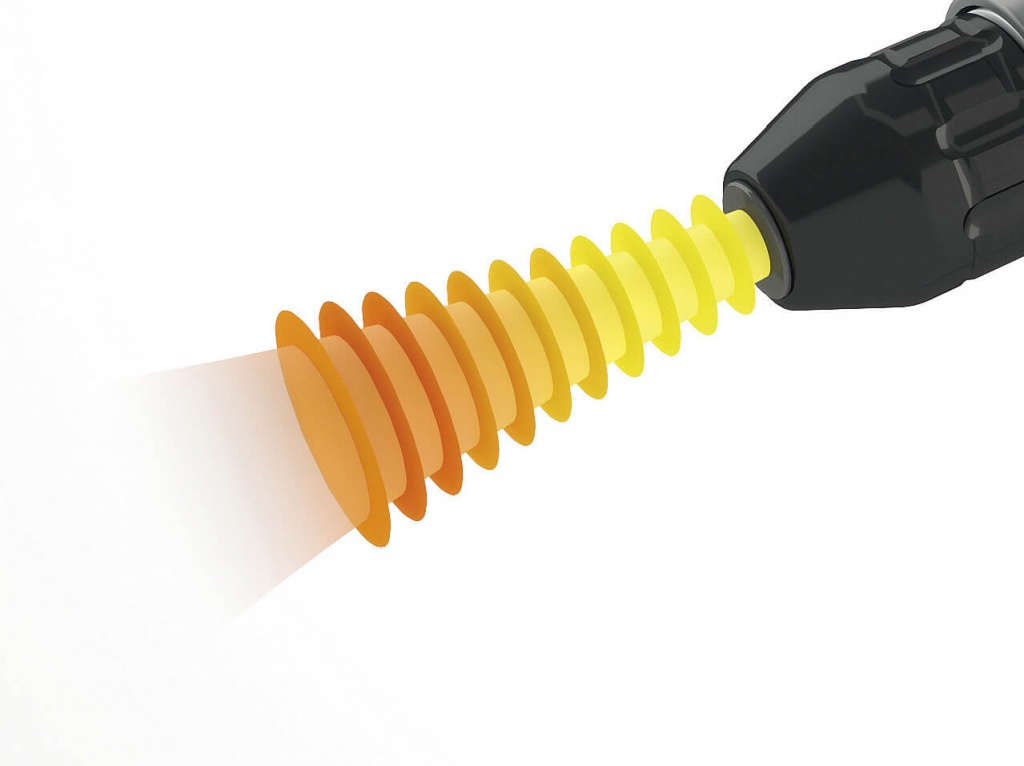

Конфигурация радиальной ударной волны, которую производит аппликатор R-SW «FALCON» STORZ MEDICAL

III. ДИЗАЙН И УПРАВЛЕНИЕ АППЛИКАТОРОМ

Эргономичный дизайн для неутомительной работы

При создании и усовершенствовании радиального аппликатора производитель ставил задачу сделать его максимально удобным для пользователей. С этой целью к процессу разработки активно привлекались практикующие врачи: травматологи, ортопеды, неврологи. STORZ MEDICAL успешно справился с задачей: радиальные аппликаторы УВТ R-SW «FALCON» позволяют специалистам работать весь день, не чувствуя усталость. Это стало возможным благодаря небольшому весу аппликатора и удобной нескользящей рукоятке.

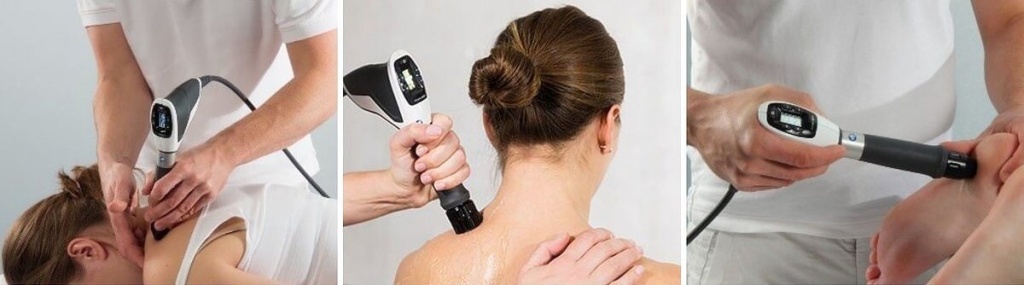

Варианты позиционирования «пистолета»: хват за основание и за рукоятку левой рукой и правой рукой

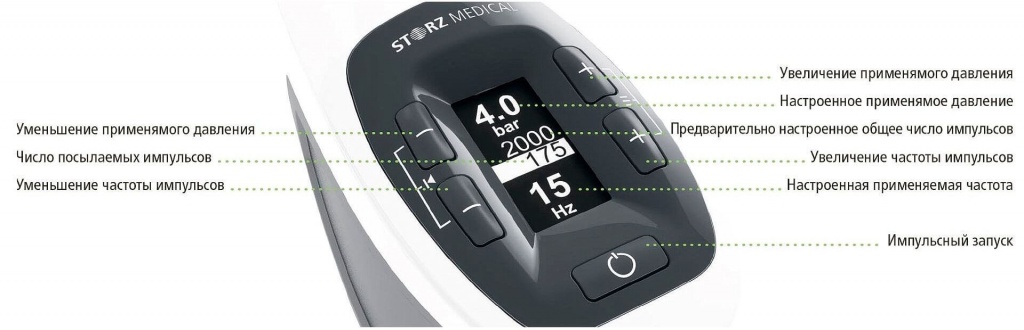

Встроенный дисплей и кнопки для автономного управления

В тело аппликатора R-SW «FALCON» интегрирован полноценный блок управления. Эта уникальная особенность, характерная только для аппаратов STORZ MEDICAL, позволяет специалисту управлять процедурой автономно, не отвлекаясь на интерактивный монитор аппарата.
При помощи встроенных элементов управления врач может прямо с аппликатора:

Дополнительные инновационные решения

Работая с аппликатором STORZ MEDICAL, врач может использовать следующие вспомогательные функции:

1. Датчик «Касание кожи» для мгновенного запуска. Позволяет запускать и останавливать УВТ процедуры путем легкого нажима наконечником аппликатора на кожу пациента.
2. Противовибрационный механизм. Исключает отдачу волны в руку врача, позволяет не напрягать кисть во время лечения.
3. Индикатор боли. Отображает силу давления «пистолетом» на кожу пациента.

Таким образом, дополнительные инновационные решения ускоряют и облегчают работу врача, а также делают воздействие более комфортным для пациента.

IV. ОБЛАСТИ ПРИМЕНЕНИЯ АППЛИКАТОРА R-SW «FALCON»

«Пистолет» предназначен для ударно-волновой терапии «поверхностных» заболеваний опорно-двигательного аппарата (мышечные спазмы и дисбалансы, триггерные точки, тендиниты, болевые синдромы, фасцииты, костные наросты, энтезопатии), а также последствий травм. Он активно используется в травматологии, ортопедии, неврологии, спортивной и восстановительной медицине.

V. ЦЕНА И СРОК СЛУЖБЫ

Аппликатор R-SW «FALCON» и расходные материалы для него обходятся клинике в 2-3 раза дешевле, чем фокусированный аппликатор F-SW «SEPIA» и его принадлежности. Снизить цены на оборудование и уменьшить себестоимость процедур, позволяет более экономичная технология производства радиальных ударных волн.


Набор расходных материалов для радиального аппликатора R-SW «FALCON»: 2 трубки, 2 бойка-поршня, набора уплотнительных колец

В комплекте с аппликатором R-SW «FALCON» покупатель получает набор для пневматической генерации ударных волн, в который входит 2 трубки и 2 бойка-поршня. После окончания срока службы пневмосистемы (генератора радиальных ударных волн) клинике не нужно заменять аппликатор целиком: достаточно приобрести новый ремкомплект.

VI. СМЕННЫЕ НАСАДКИ (ИЗЛУЧАТЕЛИ)

Сменные насадки для радиального «пистолета» – это специальные приспособления, которые крепятся к наконечнику аппликатора. Излучатели отличаются по форме и размерам и применяются для эффективной работы с различными участками тела, анатомическими структурами и патологиями. Насадки с пластиковой и керамической контактной поверхностью обеспечивают мягкое и щадящее действие, с металлической – более интенсивное и глубокое. Излучатели с маленькой рабочей областью применяются для точечного лечения триггерных точек, УВТ-акупунктуры, воздействия на мелкие мышцы, суставы и фасции, а также на места креплений сухожилий к костям. Насадки со средней и большой рабочей площадью оптимальны для проработки средних и крупных мышц и соединительных тканей.

Насадки в комплекте

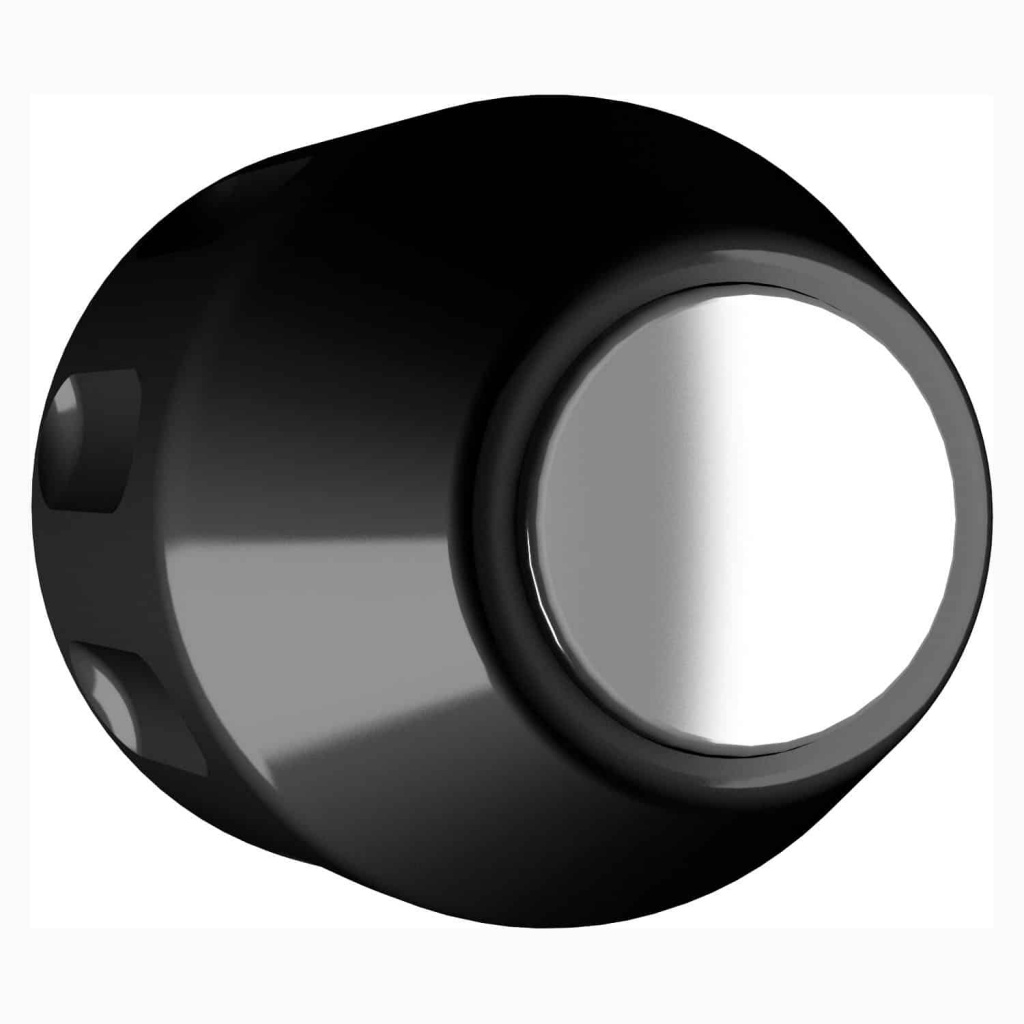

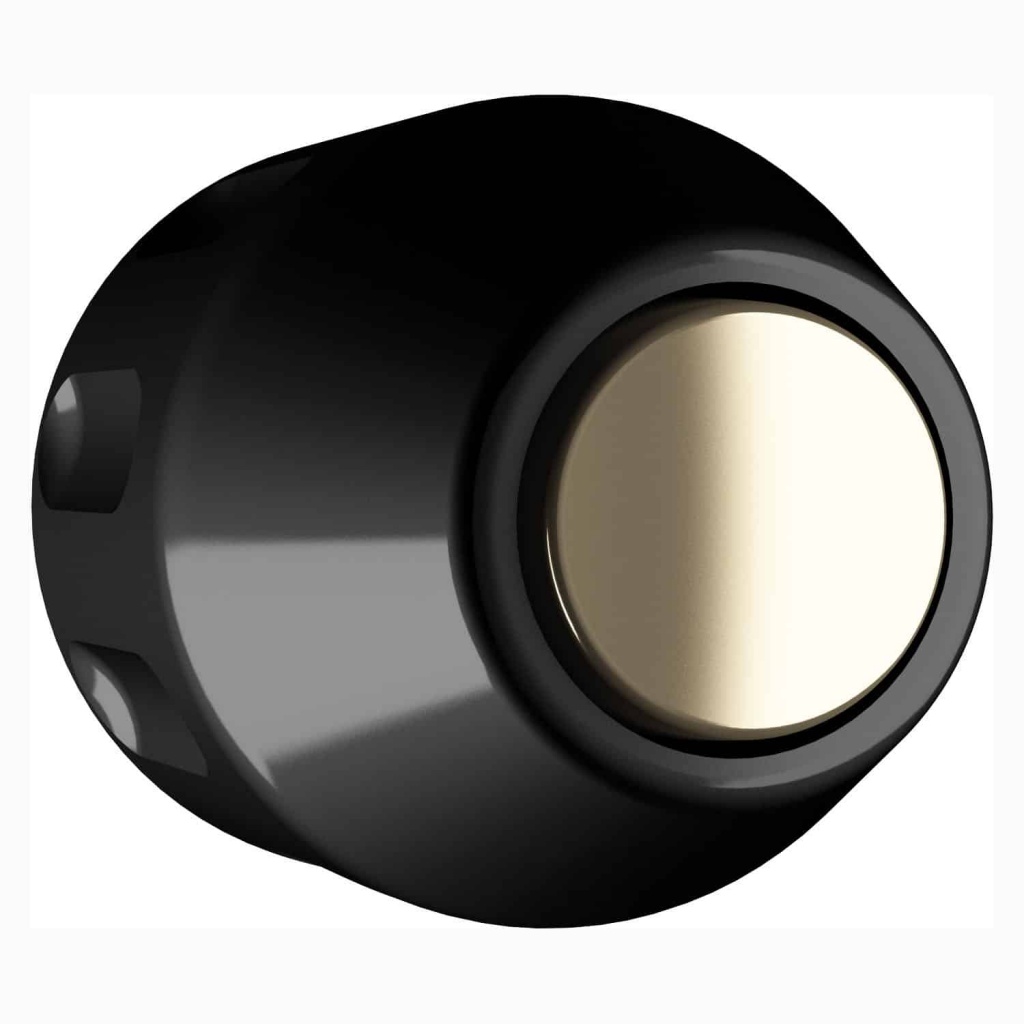

В комплекте с аппаратом для радиальной УВТ STORZ MEDICAL по умолчанию поставляются три насадки для «пистолета» диаметром 15-20 мм: D20-S, R15, DI15 (подробнее о них читайте ниже). Этих 3 излучателей будет достаточно для лечения основных ортопедических патологий.

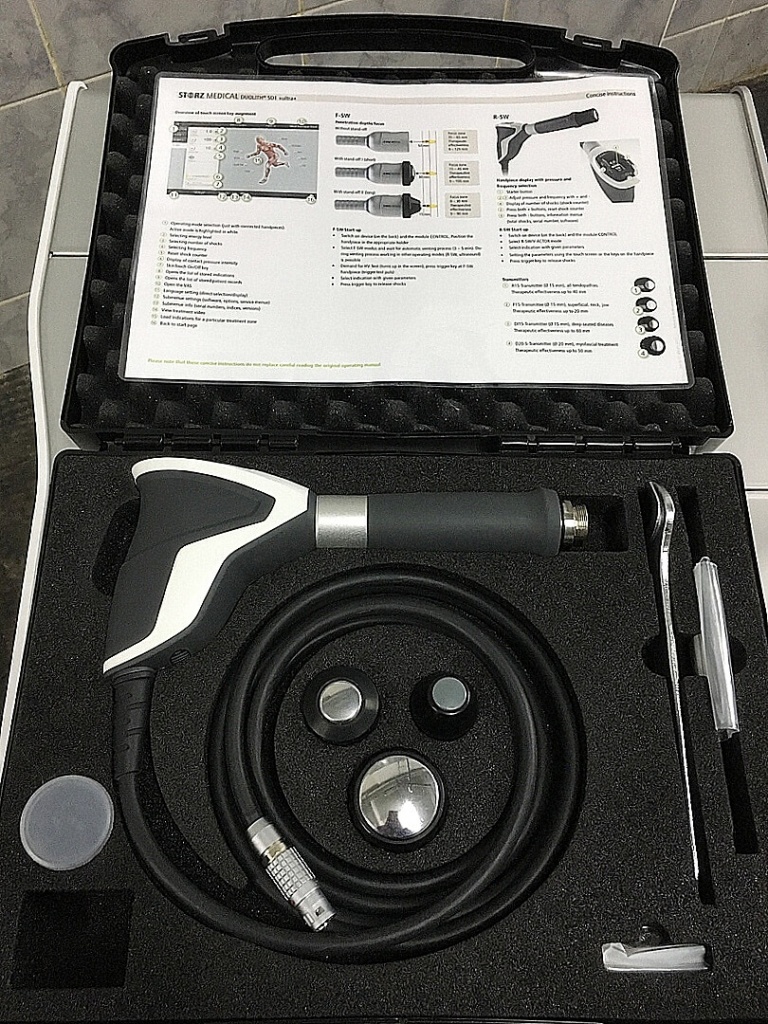

Стандартная комплектация радиального аппликатора R-SW «FALCON» STORZ MEDICAL: «пистолет» со шлангом для подачи сжатого воздуха, набор расходных материалов, 3 стандартных насадки.

Дополнительные насадки

Врачам и клиникам, заинтересованным в проведении экспертной радиальной УВТ терапии, потребуются дополнительные излучатели. Для радиального аппликатора R-SW «FALCON» STORZ MEDICAL предусмотрены 3 опциональных набора насадок: один стандартный – для лечения миофасциальных нарушений и энтезопатий и два специальных – для воздействия на фасции и для обработки паравертебральной области. Каждый комплект излучателей упакован в отдельный кейс, обеспечивающий удобство хранения и переноски.

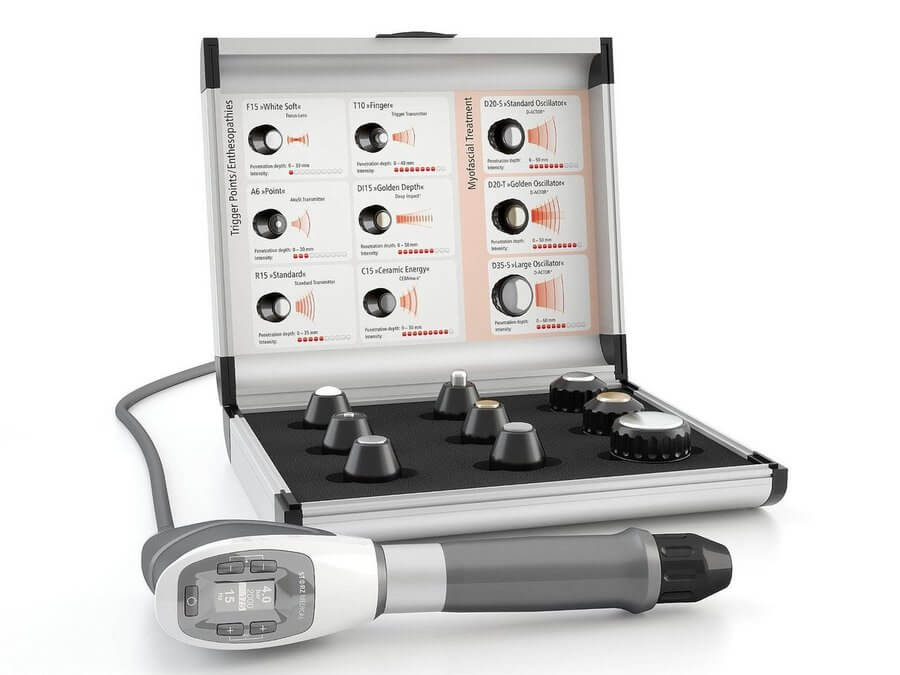

Набор из 9 стандартных насадок

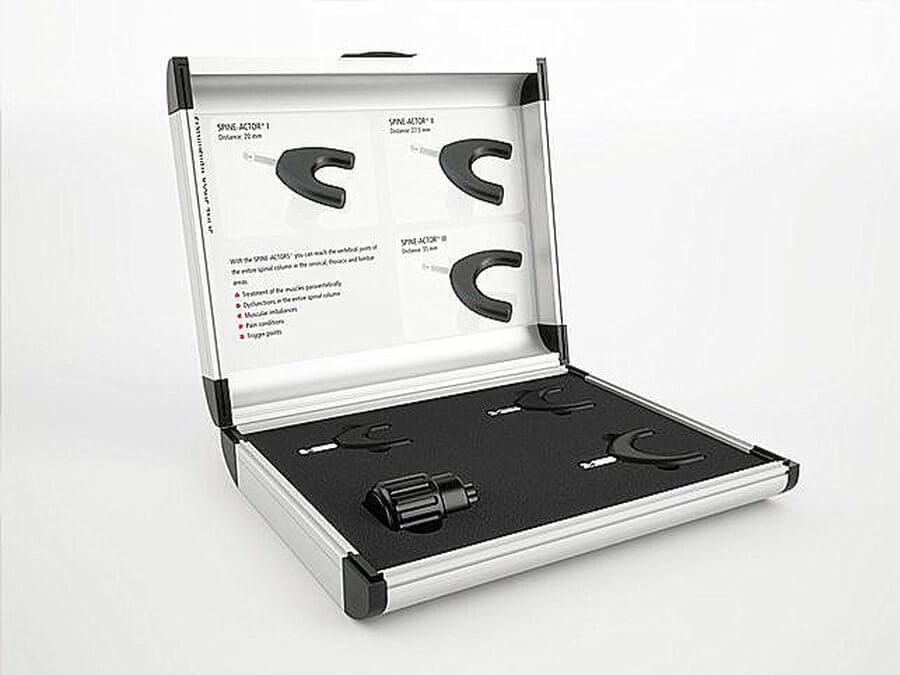

Комплект паравертебральных насадок SPINE-ACTOR

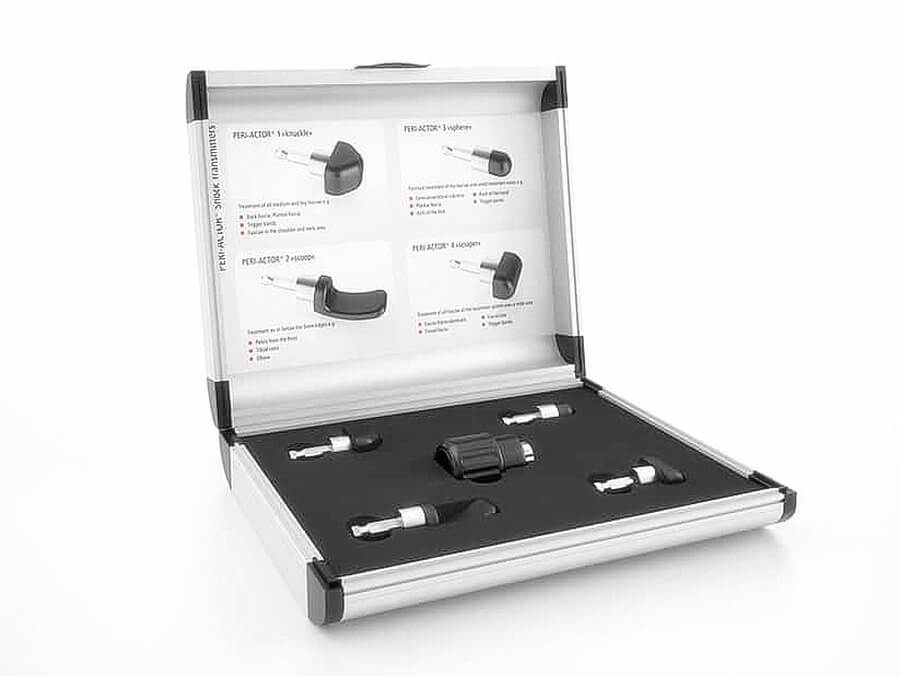

Набор фасциальных насадок PERI-ACTOR

Набор стандартных насадок

Комплект включает 9 насадок, которые с успехом применяются для лечения при всех классических показаниях к радиальной УВТ (тендинопатии, болевые триггерные точки, мышечные дисбалансы и др.).

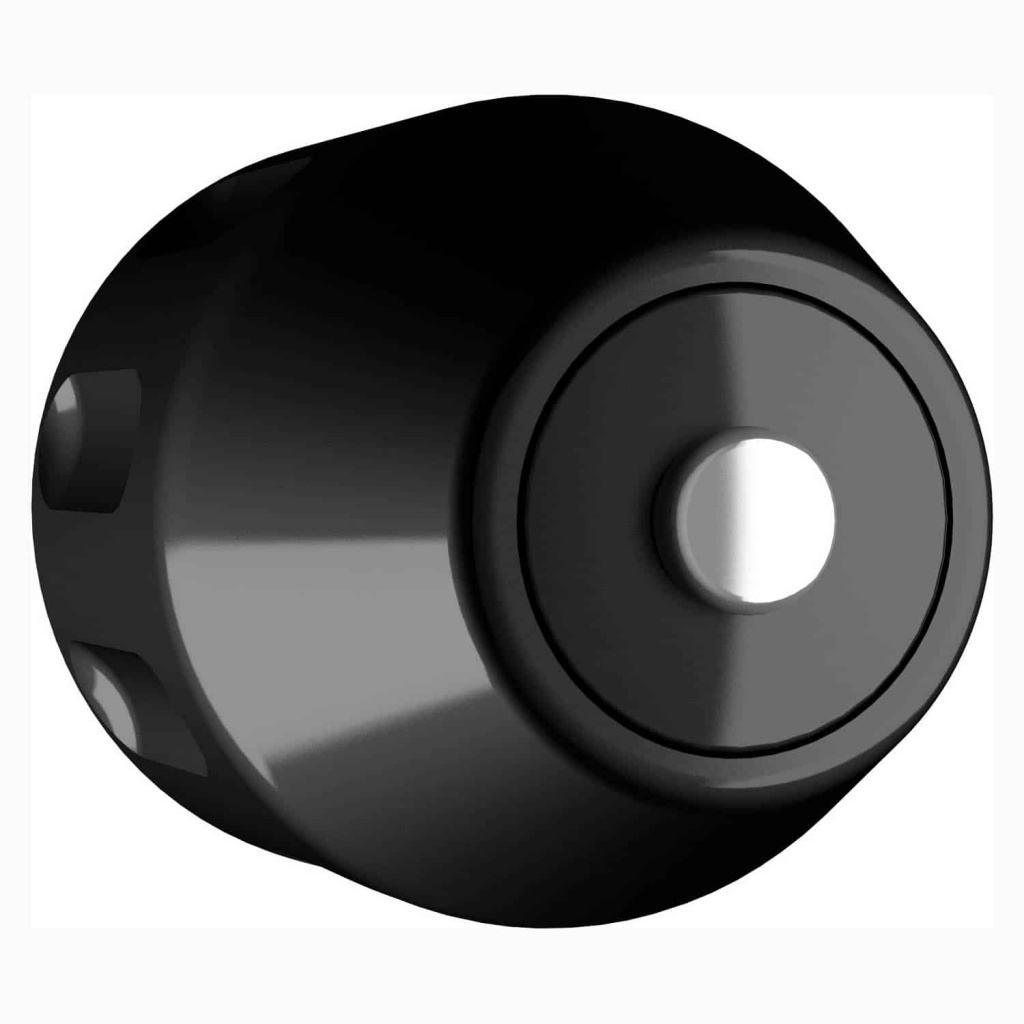

А6 – «Точка». Насадка AkuSt предназначена для ударно-волновой акупунктуры. Диаметр ее рабочей площади составляет 6 мм, глубина проникновения достигает 20 мм.

Комплект паравертебральных насадок SPINE-ACTOR

Все излучатели SPINE-ACTOR имеют Y-образную форму. Эта особенность позволяет врачу полно и оперативно обрабатывать ударной волной паравертебральные мышцы при лечении мышечных дисфункций и миофасциальных триггерных точек, а также суставы позвоночника.

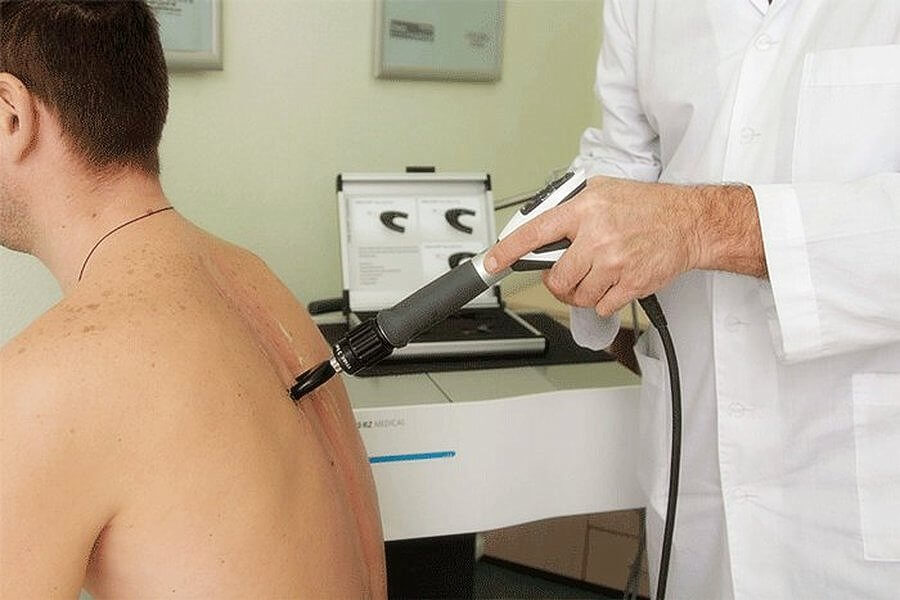

Обработка околопозвоночных мышц радиальным аппликатором с паравертебральной насадкой

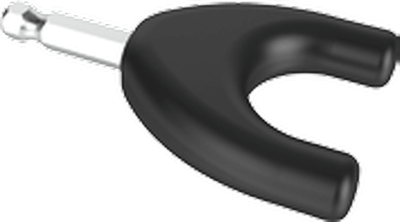

• SPINE-ACTOR 1 (ширина промежутка: 20 мм)

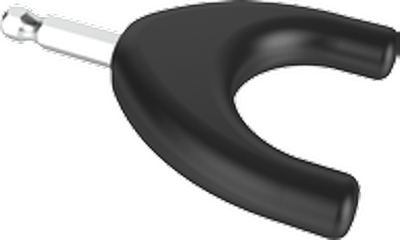

• SPINE-ACTOR 2 (ширина промежутка: 27,5 мм)

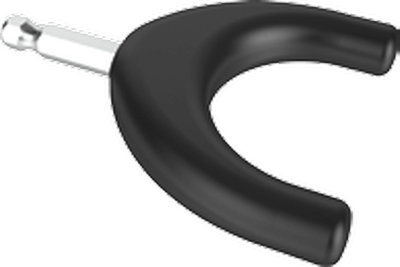

• SPINE-ACTOR 3 (ширина промежутка: 35 мм)

Комплект фасциальных насадок PERI-ACTOR

Исследования показали: у пациентов с мышечными болями фасции (защитные соединительнотканные оболочки мышц) также подвергаются патологическим изменениям и нуждаются в лечении. Инновационные аппликаторы PERI-ACTOR позволяют прицельно воздействовать на фасции разных размеров и расположения. Специальные анатомические формы излучателей позволяют врачам обрабатывать как крупные, так и мелкие соединительнотканные структуры, а также воздействовать на фасции точечно.

• PERI-ACTOR «Кулак» – работа со средними и большими фасциями (спинная и подошвенная фасции, области плеч и затылка)

• PERI-ACTOR «Лопатка» – лечение у костных каналов и под ними (передняя часть гребня подвздошной кости, локоть, край большеберцовой кости)

• PERI-ACTOR «Скребок» – лечение любых фасций (область голени, пояснично-грудная фасция, триггерные связки и др.)

• PERI-ACTOR «Сфера» – точечная проработка фасций (свод стопы, тыл кисти, триггерные точки)

Преимущества применения дополнительных насадок

Использование дополнительных излучателей позволяет специалисту работать индивидуально с каждым пациентом. Он сможет подбирать оптимальную глубину, интенсивность или площадь воздействия при работе с фасциями, мышцами и сухожилиями разных размеров и локализации. Приобретение дополнительных насадок выгодно и для клиники: она расширит спектр оказываемых услуг и привлечет дополнительных пациентов.

ВЫВОД

Инновационный аппликатор R-SW «FALCON» STORZ MEDICAL устанавливает новые стандарты радиальной ударно-волновой терапии:

1. Эргономичная рукоятка и встроенный блок управления делают работу врача максимально комфортной и быстрой: специалист сможет принимать больше пациентов, сохраняя качество лечения на высоком уровне.
2. Максимально широкий выбор насадок для «пистолета» значительно расширяет терапевтические возможности врача и спектр УВТ процедур, проводимых в клинике.
3. Надежный сменный пневматический генератор ударных волн гарантирует бесперебойную работу «пистолета» и аппарата и одновременно снижает затраты на их эксплуатацию.
4. Аппликатор обеспечивает высокоточную и безопасную работу специалиста, благодаря надежной швейцарской сборке.
