Современные рентген-аппараты: от технологий визуализации до интеграции в цифровую инфраструктуру клиники

Современный рентген-кабинет — это уже не просто комната с пленочным аппаратом, а высокотехнологичный цифровой комплекс. Выбор оборудования — это решение, которое требует баланса между технологиями, целесообразностью для владельца клиники, потребностями врачей-рентгенологов и терапевтов, а также строгими нормативами.

Цифровой рентген на основе плоскопанельного детектора (DR) и компьютерная радиография (CR) подробный технический разбор

Основной выбор при создании цифрового рентген-кабинета лежит между двумя технологиями: Компьютерной радиографией (CR) и прямой цифровой рентгенографией (DR) на основе плоскопанельных детекторов.

1. Компьютерная радиография (CR) представляет собой переходное звено от пленки к цифре. В ней используются многоразовые фосфорные пластины (кассеты), которые после экспозиции в стандартном рентген-аппарате помещаются в отдельный сканер-ридер.

Сканер считывает скрытое изображение лазером, преобразуя его в цифровой сигнал. Главные преимущества CR - относительно низкая стартовая стоимость системы и полная совместимость с уже установленными рентген-генераторами, что позволяет постепенно модернизировать парк оборудования.

Однако система имеет ограничения:

• многоэтапный процесс (снимок → перенос кассеты → сканирование) занимает несколько минут, снижая пропускную способность кабинета;
• качество изображения часто уступает DR из-за большего уровня структурного шума при считывании, а также подвержено артефактам от царапин на пластине;

СR может быть оправдана в сценариях с очень небольшим или эпизодическим потоком пациентов, либо как резервная система в крупном центре.

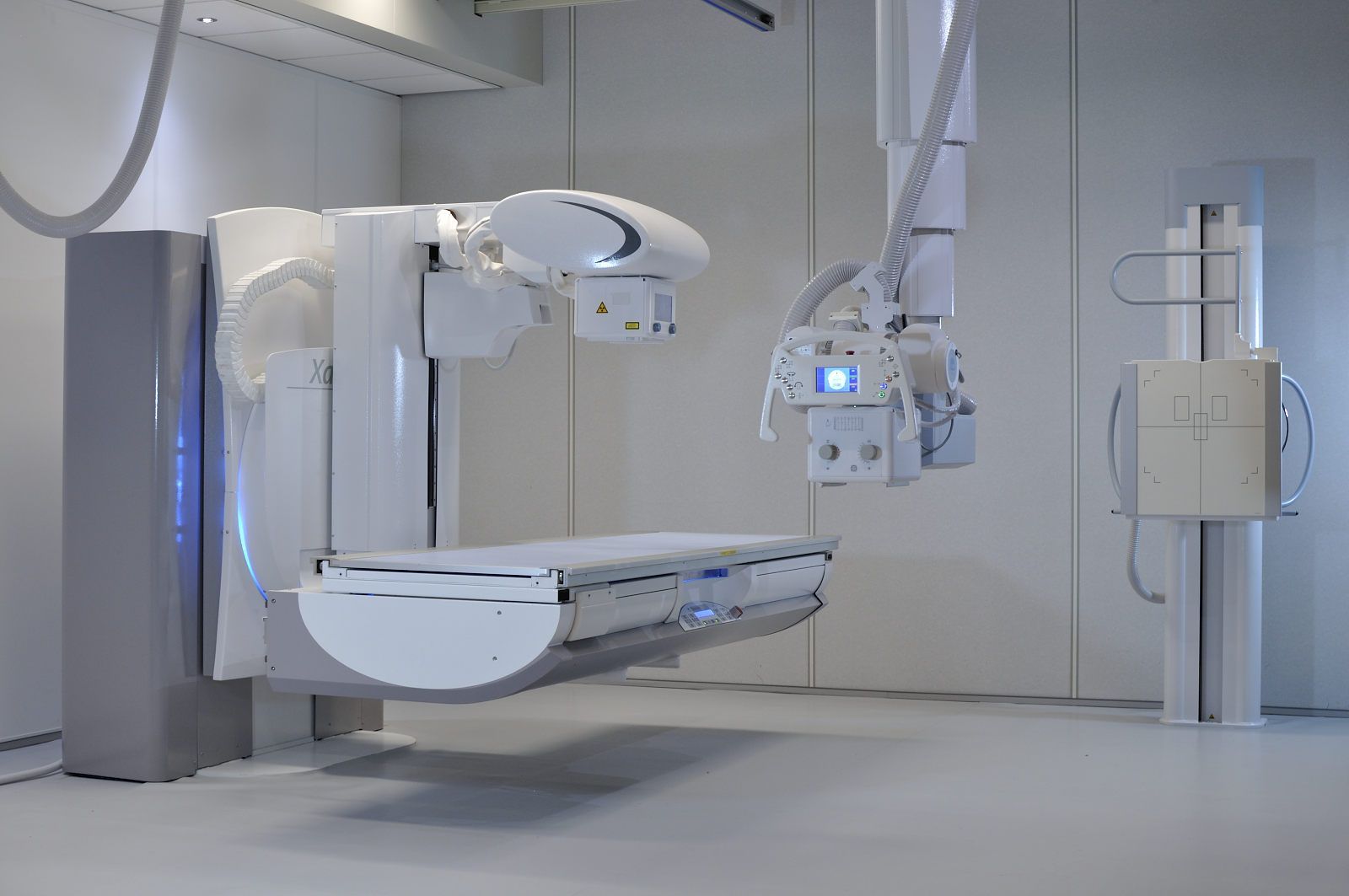

2. Прямая цифровая рентгенография (DR) — это современный стандарт, где основным элементом является плоскопанельный детектор (FPD), преобразующий рентгеновское излучение в цифровой сигнал.

Детектор может быть стационарно встроен в рентгеновский стол (стационарная система) или использоваться в виде беспроводной панели (универсальная система). Решающие преимущества DR - мгновенное получение изображения на монитор врача, что радикально ускоряет работу и позволяет сразу оценить качество снимка.

Технология выдает исключительно высокое соотношение сигнал/шум и широкий динамический диапазон. Она позволяет, с одной стороны, снизить лучевую нагрузку на пациента (до 30-70% по сравнению с пленкой и CR), а с другой - получить диагностически полноценное изображение при сложных контрастах.

Такие бренды, как DRGEM и Gemss, предлагают DR-системы с детекторами на основе аморфного кремния (a-Si) или селенида (a-Se), различающиеся по чувствительности и разрешению. Поэтому, для руководителя клиники экономическое обоснование выбора DR, несмотря на первоначальные вложения, складывается из нескольких факторов:

• ликвидация постоянных расходов на расходные материалы (пленка, химикаты);
• многократное увеличение пропускной способности кабинета;
• снижение процента повторных исследований из-за технического брака;
• возможность легкой интеграции в PACS.

Мобильные и переносные рентген-аппараты: сфера применения, ключевые характеристики и эксплуатационные нюансы

Возможность выполнить исследование у постели больного - важная функция для отделений реанимации и интенсивной терапии, ортопедических и неврологических стационаров, а также для служб выездной помощи. Современные мобильные решения делятся на два четких класса, каждый со своей спецификой.

1. Полнофункциональные мобильные рентген-комплексы на мощной колесной базе (такие как аппараты Ecotron и Gemss) по своим возможностям близки к стационарным.

Оснащены высокочастотным генератором достаточной мощности (до 100 кВт и более), способны работать от встроенных аккумуляторов продолжительное время и часто имеют встроенный или сопряженный по беспроводной связи плоскопанельный детектор.

Такие аппараты позволяют выполнять все стандартные проекции, включая качественные снимки грудной клетки у интубированных и подключенных к аппаратуре ИВЛ пациентов, прямо в условиях палаты, минимизируя риски их транспортировки.

2. Сверхкомпактные переносные (палатные) аппараты отличаются минимальным весом (часто 5-7 кг) и размером. Их мощность ограничена, но ее достаточно для диагностики переломов конечностей, контроля положения центральных венозных катетеров или проведения исследований в манипуляционных кабинетах.

Их преимущество - возможность быстрого развертывания в стесненных условиях.

При выборе мобильного решения, помимо мощности (кВ, мАс), необходимо тщательно оценивать:

• автономность. Емкость и тип аккумуляторов, время полной зарядки, возможность «горячей» замены;
• маневренность. Ширина колесной базы, радиус разворота, наличие системы помощи при движении (например, электропривод) для работы в узких коридорах;
• эргономика и безопасность. Удобство управления с центральной панели, защита от случайного нажатия, наличие длинного кабеля дистанционного спуска для минимизации облучения персонала;
• совместимость с детекторами. Возможность работы как с беспроводными FPD, так и с более бюджетными кассетными решениями CR.

Для заведующего отделением грамотно подобранный мобильный аппарат - это инструмент, который разгружает стационарный кабинет, повышает оперативность диагностики у тяжелых больных и напрямую влияет на качество лечебного процесса.

Рентген-аппарат С-дуга: детальное руководство по выбору для современных операционных (травматология, урология, ангиография)

Аппараты с С-образной дугой — это специализированные системы для интраоперационной визуализации в режиме реального времени (рентгеноскопии). Их применение стало стандартом в различных отраслях медицины:

• травматология и ортопедия. Контроль репозиции костных отломков, точность установки винтов и пластин при остеосинтезе, позиционирование компонентов эндопротезов при артропластике тазобедренного и коленного суставов;
• сосудистая хирургия и интервенционная радиология. Проведение ангиографии, стентирования, эмболизации, тромбэктомии под визуальным контролем;
• урология. Все перкутанные (чрескожные) и ретроградные вмешательства на почках и мочеточниках;
• нейрохирургия. Некоторые вмешательства на позвоночнике.

Выбор С-дуги (например, от Steinmann или Ecotron) - сложная задача, требующая учета множества параметров:

1. Мощность и качество изображения. Генератор должен обеспечивать стабильное, высококонтрастное изображение без шумов даже при просвечивании плотных анатомических областей (таз, поясничный отдел позвоночника).
2. Геометрия и подвижность. Конструкция дуги (изохроматическая С, С с разъемом) определяет свободу доступа хирурга к операционному полю. Важна плавность и точность всех движений (качание, вращение, поступательное смещение).
3. Функциональность. Наличие встроенных программ («дорожное картирование» для отслеживания движения инструмента, цифровая субтракционная ангиография (DSA) для четкой визуализации сосудов, возможность 3D-реконструкции на месте) напрямую расширяет хирургические возможности.
4. Система дозового контроля. Автоматические режимы, адаптирующие параметры съемки для минимизации лучевой нагрузки на пациента и операционную бригаду, являются обязательным требованием.
5. Эргономика и интеграция. Аппарат должен физически помещаться в операционную, не создавая помех для работы анестезиолога и хирургов. Интерфейс для вывода изображения на мониторы операционной и интеграция с записывающими системами также критически важны.

Для руководства клиники инвестиция в С-дугу — это не просто покупка оборудования, а развитие хирургического направления, повышение точности и безопасности операций, приводящие к росту репутации и потока пациентов.

Системы защиты от излучения в современных рентген-аппаратах: что важно знать о безопасности пациента и персонала

Безопасность - абсолютный приоритет в работе рентген-кабинета. Современные аппараты оснащены многоуровневой системой технических и программных средств защиты.

Технические средства защиты пациента:

• автоматическая экспозиционная камера (AEC). Датчики под столом автоматически определяют необходимую дозу излучения для получения качественного снимка, исключая человеческий фактор и риск повторных исследований из-за недодержки или передержки;
• коллимация. Встроенные двигающиеся свинцовые шторки (диафрагмы) автоматически или вручную ограничивают рентгеновский пучок строго размером с область интереса, защищая от облучения соседние органы и ткани;
• дополнительное фильтрование. Автоматическое введение в пучок тонких фильтров из алюминия или меди для отсечения «мягкого» низкоэнергетического излучения, которое не участвует в формировании изображения, но увеличивает дозу облучения кожи пациента.

Технические средства защиты персонала:

• защищенное исполнение. Сам аппарат сконструирован так, чтобы основное излучение направлялось вниз, на пациента и детектор. Стены, двери и окна кабинета должны иметь соответствующую свинцовую эквивалентность, подтвержденную расчетом и замерами;
• дистанционное управление. Проводной или беспроводной пульт позволяет врачу-рентгенолаборанту находиться во время экспозиции в защищенной смежной зоне или за ширмой.

Программно-дозиметрический контроль:

Современные системы отображают и архивируют индекс дозы облучения пациента (DI, DAP), что является требованием современных нормативных документов.

Проведение регулярного физико-технического контроля силами аккредитованной лаборатории и внутреннего дозиметрического контроля с помощью индивидуальных дозиметров для персонала - важная часть системы безопасности, за которую несет ответственность руководство учреждения.

Интеграция рентген-аппарата с медицинской системой (PACS,RIS): стандарты DICOM и практические шаги

Цифровой рентген-аппарат — это не изолированное устройство, а источник данных в единой информационной экосистеме клиники. Правильная интеграция ликвидирует «бумажные» этапы и минимизирует ошибки.

Базовый стандарт - DICOM (Digital Imaging and Communications in Medicine). Он гарантирует, что созданное изображение вместе с метаданными (ID пациента, дата, тип исследования) может быть прочитано, отправлено и сохранено любой совместимой системой.

Аппарат должен быть полноценным DICOM-устройством с поддержкой необходимых сервисов: хранения (Storage), печати (Print), запроса/передачи (Query/Retrieve).

Интеграция с PACS (Picture Archiving and Communication System). PACS выступает в роли центрального цифрового архива для всех изображений. Аппарат автоматически отправляет снимки в PACS сразу после выполнения. Врач-рентгенолог описывает исследование уже на рабочей станции, работая с изображением из PACS.

Интеграция с RIS и МИС через стандарт HL7. Это высший уровень автоматизации. Радиологическая информационная система (RIS) или непосредственно Медицинская информационная система (МИС) клиники служит источником расписания и направлений.

Пациент, записанный в МИС, автоматически появляется в списке на рабочей станции рентген-аппарата. После завершения описания врачом, готовое заключение и изображения автоматически возвращаются в электронную карту пациента в МИС.

Исключается потеря данных, ошибки при вводе ФИО и обеспечивается мгновенная доступность результатов для лечащего врача в любом отделении клиники.

Для главного врача и IT-директора успешная интеграция означает повышение эффективности работы отделения (сокращение времени на администрирование), полную прослеживаемость всех исследований, снижение количества технических ошибок и создание надежной базы для телемедицинских консультаций и клинического аудита.
