Фокусированный аппликатор F-SW «Sepia» для УВТ-аппаратов Storz Medical: возможности и преимущества
- Преимущества цилиндрической электромагнитной катушки
- Характеристики производимой фокусированной волны
- Инновации и дизайн аппликатора F-SW «SEPIA»
- Области применения
- Применение в урологии
- Цена и срок службы
- Аксессуары
- Главные преимущества фокусированного аппликатора F-SW «SEPIA» STORZ MEDICAL
Фокусированная ударно-волновая терапия (ФУВТ) – эффективный неинвазивный метод лечения заболеваний и последствий травм, широко применяемый в травматологии, ортопедии, неврологии и урологии. В своей основе ФУВТ использует фокусированные ударные волны, которые действуют как на поверхности, так и на глубине и отличаются высокой энергией воздействия. Лечение фокусированной ударной волной врач выполняет при помощи специального аппликатора или «пистолета», приставляя его к определенной зоне или перемещая по поверхности тела.

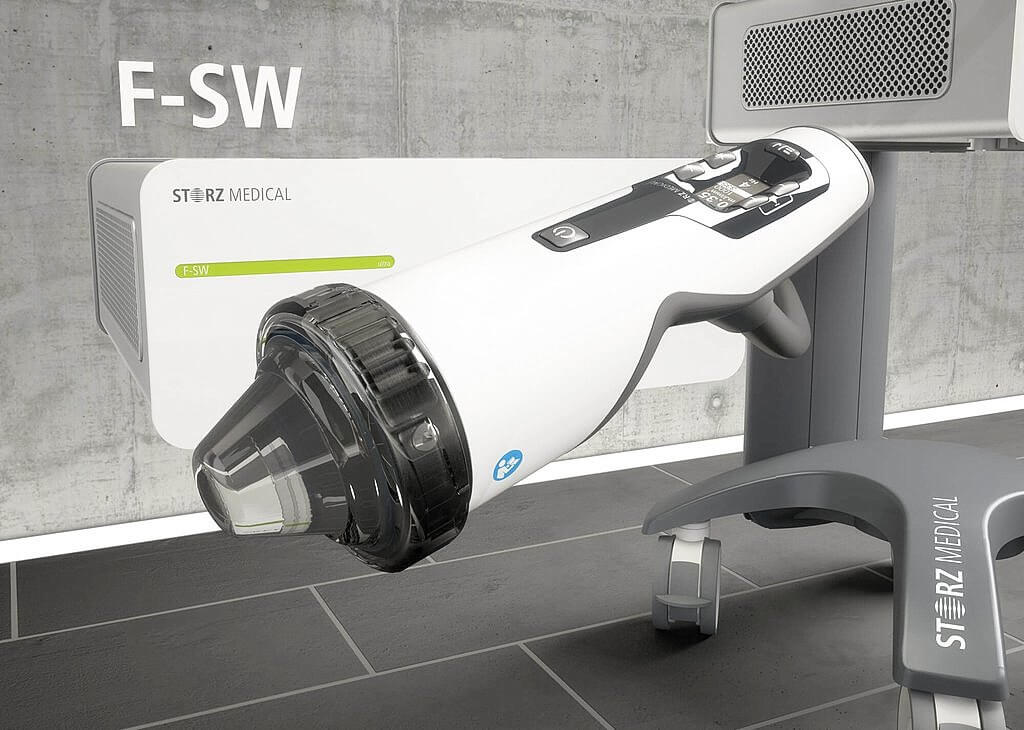

Рис.1. Фокусированный аппликатор F-SW «SEPIA» последнего поколения производства STORZ MEDICAL (Швейцария).
Аппликатор является важной частью аппарата для ФУВТ. Во-первых, он участвует в генерации фокусированных волн, поэтому от него во многом зависит, насколько мощным будет воздействие и экономичной будет работа аппарата. Во-вторых, устройство «пистолета» определяет удобство работы врача, которое влияет на точность наведения и эффективность терапии.

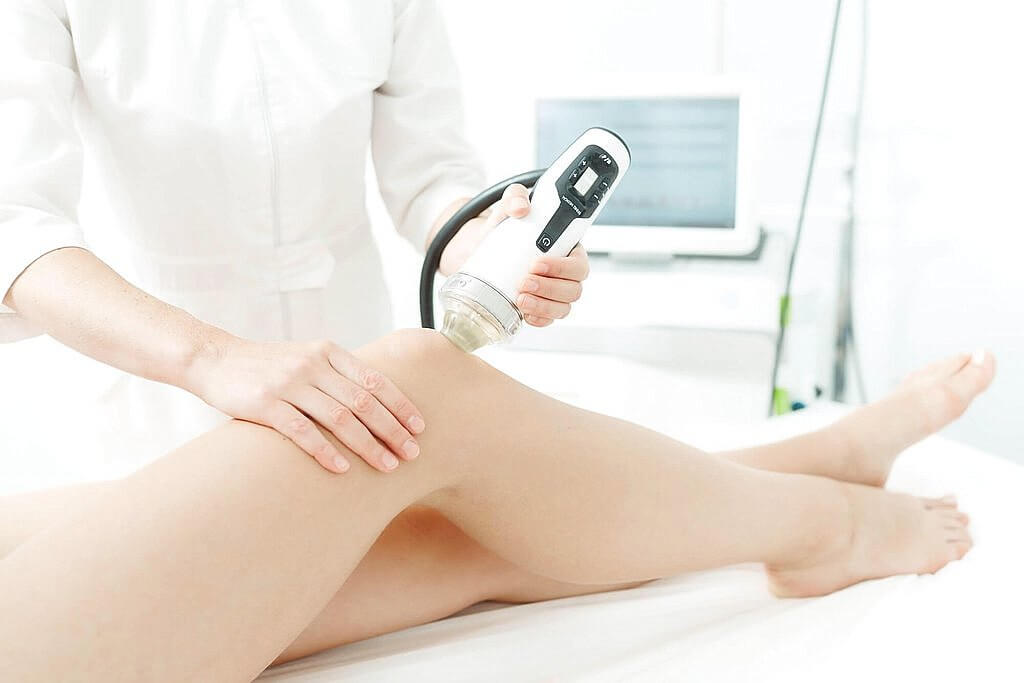

Рис.2. Выполнение фокусированной ударно-волновой терапии при помощи аппликатора F-SW «SEPIA»
F-SW «SEPIA» – эргономичный аппликатор нового поколения, предназначенный для проведения фокусированной ударно-волновой терапии на аппаратах T-TOP «F-SW ULTRA» DUOLITH SD1 и DUOLITH SD1 ULTRA «TOWER» производства STORZ MEDICAL (Швейцария). «Пистолеты» этого бренда имеют целый ряд особенностей, выгодно отличающих их на фоне конкурентов.
I. ПРИНЦИП РАБОТЫ АППЛИКАТОРА F-SW «SEPIA»
В основе работы «пистолета» F-SW «SEPIA» лежит электромагнитный принцип производства фокусированных ударных волн. Аппликатор оснащён сменной цилиндрической электромагнитной катушкой. Во время работы УВТ-аппарата через катушку проходят высоковольтные разряды и вызывают колебание в прилежащей мембране, которая генерирует ударную волну. Специальный датчик аппликатора передаёт импульсы вглубь тела, где они оказывают биологические эффекты: заживляющий, восстанавливающий, обезболивающий и др.
Рис.3. Фокусированный аппликатор F-SW «SEPIA», оснащенный сменной электромагнитной катушкой
Преимущества цилиндрической электромагнитной катушки
Одно из главных достоинств электромагнитного генератора – это стабильно высокая производительность ударных волн. Так, если пьезоэлектрические источники со временем могут частично разрушаться и выдавать ударную волну меньшей мощности, то КПД цилиндрической катушки остается неизменным и составляет 100% на протяжении всего срока ее службы.
Второе важное преимущество – производство ударной волны с четким фокусом, который обеспечивает точечную проработку патологических очагов. К примеру, в аппаратах ФУВТ электрогидравлического типа ударная волна имеет несколько расфокусированный фронт.
II. ХАРАКТЕРИСТИКИ ПРОИЗВОДИМОЙ ФОКУСИРОВАННОЙ ВОЛНЫ
Классическая ударная волна представляет собой скачкообразное изменение свойств среды – давления и плотности, происходящее за короткий промежуток времени, измеряемый в наносекундах. Давление сначала резко повышается (короткая фаза сжатия, для которой характерно положительное давление), а затем снижается (удлинённая фаза разряжения, имеющая отрицательное давление).
Механизм действия
Аппликатор F-SW «SEPIA» производит акустические импульсы, которые относятся к истинным или классическим ударным волнам и соответствуют им по всем характеристикам и производимым биологическим эффектам.

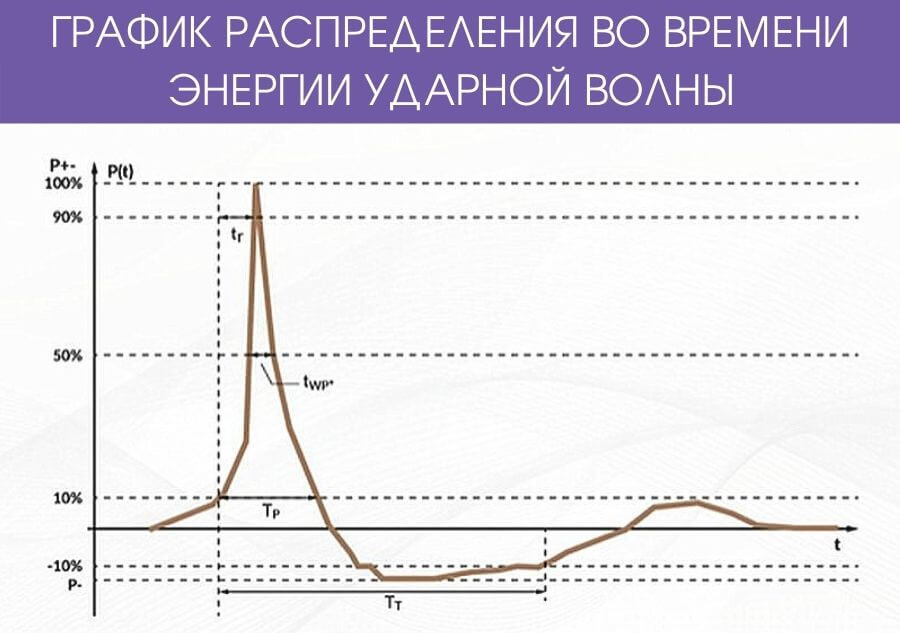

Рис. 4. Распределение во времени энергии «классической» ударной волны
Крутой передний фронт положительного давления оказывает разрыхляющее (дезорганизующее) действие на поврежденные участки. На смену ему приходит пологий и более продолжительный фронт отрицательного давления, вызывающий эффект кавитации (резкое схлопывание пузырьков, заполненных жидкостью). Кавитация сопровождается выделением большого количества энергии.
Энергия ударных волн запускает следующие положительные изменения в тканях:
- Разрушение и выведение воспаленных и поврежденных очагов: фибриновых отложений, костных наростов, кальциевых отложений
- Местное выделение эндорфинов, оказывающих обезболивающее действие
- Образование новых капилляров
- Регенерация клеток
- Синтез нового коллагена
- Повышение клеточного и тканевого обмена веществ
- Выделение оксида азота (NO), расширяющего капилляры и уменьшающего спазмы
Величины положительного и отрицательного давления фокусированной волны в десятки раз выше, чем у радиальных волн давления. По этой причине фокусированная волна значительно превосходит радиальную* по силе биологических эффектов, оказываемых на ткани. Результат остается высоким даже при лечении запущенных патологий и интенсивных болевых синдромов.

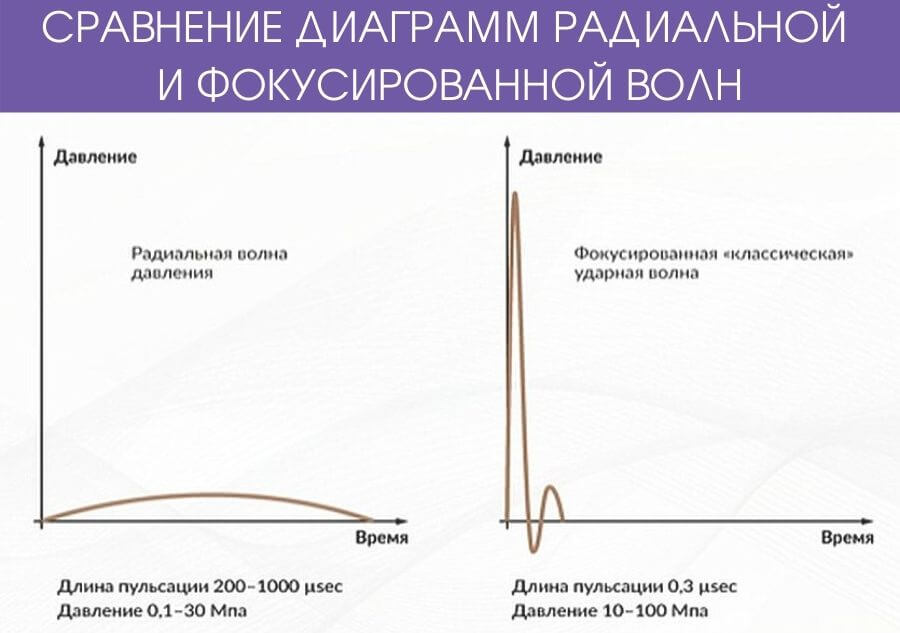

Рис. 5. Сравнение характеристик радиальной и фокусированной ударных волн
*Подробнее об радиальных волнах и аппликаторах в статье: «Всё о радиальном аппликаторe R-SW «Falcon» для УВТ аппаратов Storz Medical».
Точность наведения
Ударные волны, генерируемые аппликатором F-SW «SEPIA», относятся к фокусированным. Фокусированная ударная волна названа так, потому что ее фронты собираются в определенной области – фокусном пятне. В этой зоне волна имеет самый высокий уровень энергии, вне ее – более низкий.

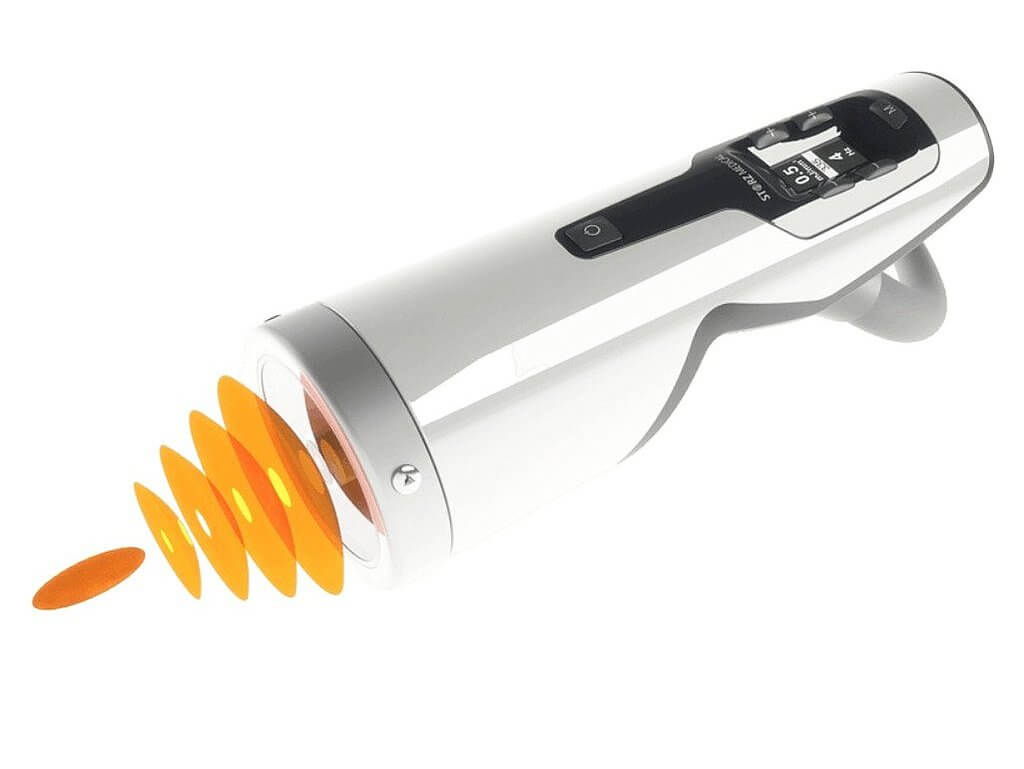

Рис. 6. Конфигурация фокусированной ударной волны и фокусного пятна, образуемых аппликатором F-SW «SEPIA»
Высокоэнергетическая ограниченная зона, которую создает F-SW «SEPIA», имеет линейно-вытянутую (сигарообразную) форму. Фокусное пятно отличается небольшими размерами, поэтому врач может с высокой точностью наводить аппликатор на место терапии и не затрагивать при этом окружающие ткани.
Глубина проникновения
Максимальное фокусное расстояние (расстояние от наконечника аппликатора, приставленного к телу, до середины фокусного пятна), которое обеспечивает пистолет F-SW «SEPIA», достигает 6 см, глубина воздействия – 12.5 см. Для сравнения, аппликаторы для радиальной терапии оказывают терапевтическое действие на глубине 2-3 см.

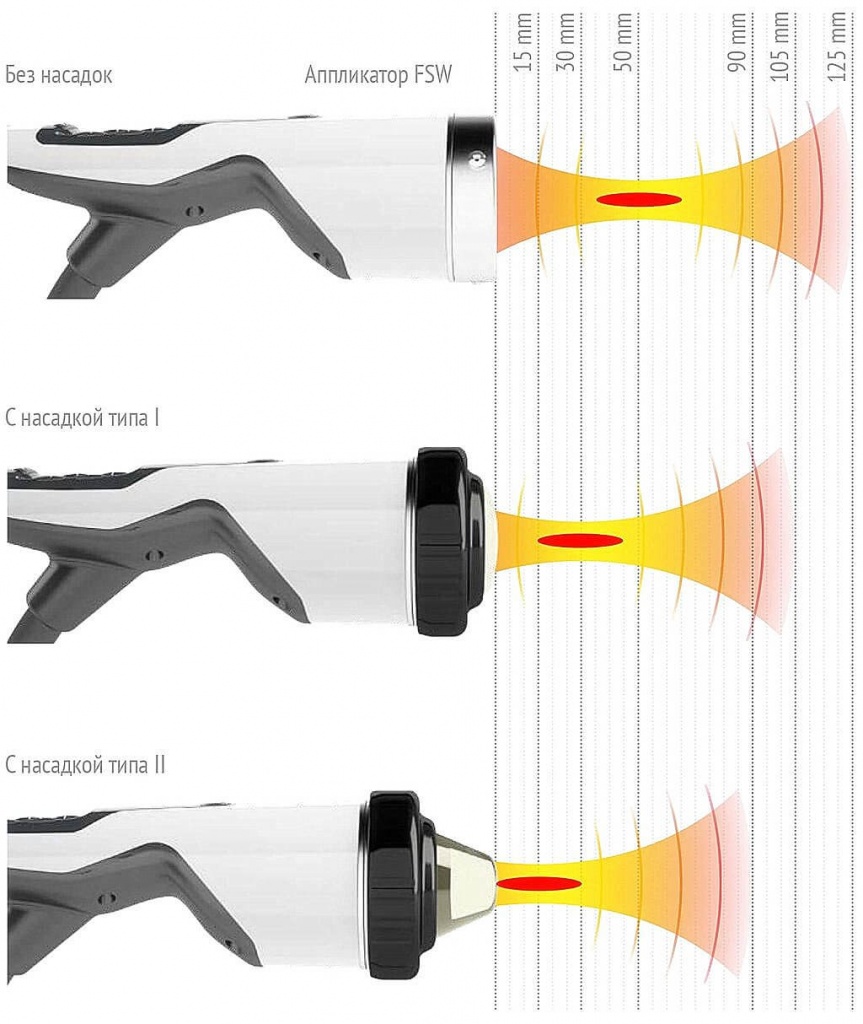

Рис.7. Фокусное расстояние и максимальная глубина воздействия, обеспечиваемые аппликатором F-SW «SEPIA»: с применением насадок и без насадок.
Расстояние от аппликатора до фокуса может меняться при помощи специальных сменных насадок. Таким образом, при помощи фокусированного аппликатора F-SW «SEPIA» врач может работать как с «поверхностными», так и с более «глубокими» патологиями.
Плотность ударной волны
Основная характеристика ударной волны – это плотность. Чем выше плотность на единицу площади, тем более мощным будет воздействие и выраженным терапевтический эффект. Аппликатор F-SW «SEPIA» генерирует фокусированную волну с высокой плотностью потока: от 0,01 – 0,55 мДж/мм2. Пистолет дает возможность врачу регулировать уровень энергии, чтобы подбирать оптимальные значения с учетом выраженности патологии и ощущений пациента.
Частота ударных волн
Под частотой воздействия в УВТ подразумевается количество ударных волн, посланных в тело человека. В большинстве аппаратов этот параметр колеблется в пределах от 0,5 до 20 Герц, что соответствует 0,5-20 произведенных ударных волн в секунду. Аппликатор F-SW «SEPIA» генерирует ударную энергию с частотой удара до 8 импульсов в секунду. Среднее значение частоты ударов делает процедуру достаточно интенсивной и при этом хорошо переносимой для пациента.
III. ИННОВАЦИИ И ДИЗАЙН АППЛИКАТОРА F-SW «SEPIA»
«Пистолет» выгодно отличается от других аппликаторов для ФУВТ стильным инновационным дизайном.

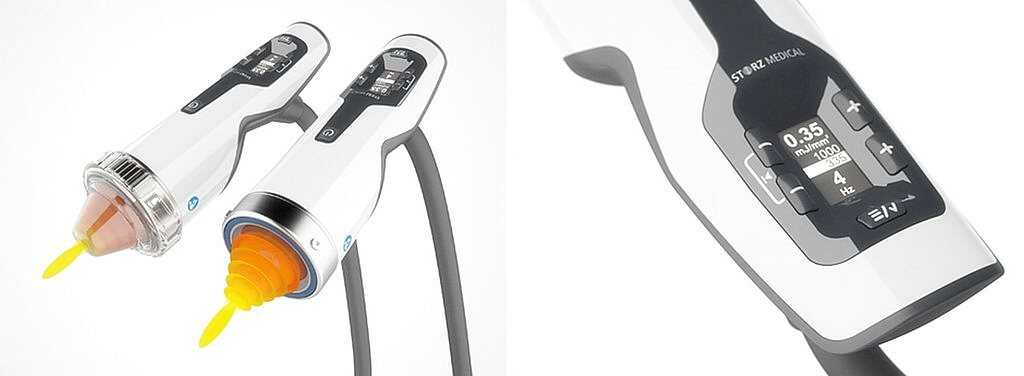

Рис. 8. Встроенный дисплей и кнопки управления в теле аппликатора F-SW «SEPIA»
Особенности устройства аппликатора» F-SW «SEPIA» STORZ MEDICAL
- Встроенный блок управления
- Эргономичная рукоятка
V. ОБЛАСТИ ПРИМЕНЕНИЯ АППЛИКАТОРА F-SW «SEPIA»
«Пистолет» успешно применяется в следующих областях медицины:
- Травматология и ортопедия (тендиниты, фасцииты, энтезопатии, бурситы, болевые синдромы, «пяточная шпора», остеофиты; последствия травм сухожилий, связок и мышц)
- Спортивная и восстановительная медицина (профессиональные заболевания спортсменов: «локоть теннисиста», «колено прыгуна», профилактика и лечение спортивных травм и др.)
- Неврология (остеохондроз, восстановление больных после инсульта, мышечные контрактуры, миофасциальный синдром)
- Ревматология (артриты и артрозы)
- Урология (неинфекционный простатит, сосудистая эректильная дисфункция, болезнь Пейрони)

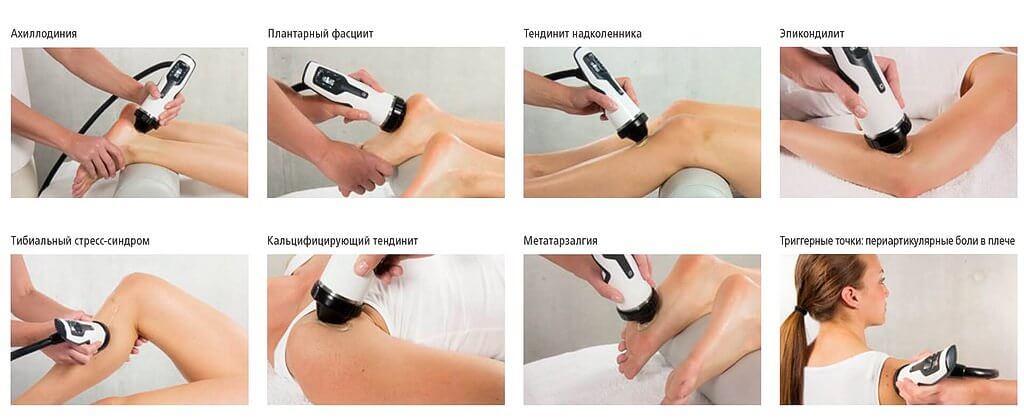

Рис. 9. Варианты позиционирования «пистолета» F-SW «SEPIA» в травматологии, ортопедии, неврологии, спортивной и восстановительной медицине
Применение аппликатора F-SW «SEPIA» в урологии
Фокусированный аппликатор «ШТОРЦ МЕДИКАЛ» с успехом используется для лечения урологических патологий. Это стало возможным благодаря регулируемой глубине (от нескольких мм до 12.5 см) и мощности воздействия, а также хорошей переносимости процедуры. «Пистолет» позволяет урологу точно и мощно воздействовать на очаги повреждения, в том числе расположенные глубоко, например, в случае синдрома хронической тазовой боли. Благодаря достаточной глубине воздействия при лечении эректильной дисфункции ударные волны подводятся только с одной стороны пениса, что ускоряет проведение процедуры и делает ее более комфортной для пациента.
Рис. 10. Позиционирование аппликатора F-SW «SEPIA» при лечении эректильной дисфункции, болезни Пейрони, неинфекционного простатита
Чтобы упростить работу уролога и повысить точность УВТ-терапии, STORZ MEDICAL разработал специальные урологические принадлежности: анатомическую насадку, фиксаторы для аппликатора и для пениса (подробнее о них в пункте VI).
V. ЦЕНА И СРОК СЛУЖБЫ
Технология производства фокусированных волн достаточно дорогостоящая, поэтому стоимость фокусированного «пистолета» превышает стоимость радиального. Однако если сравнивать с аппликаторами для ФУВТ других производителей, то F-SW «SEPIA» STORZ MEDICAL будет более экономичным в работе благодаря сменной электромагнитной катушке.

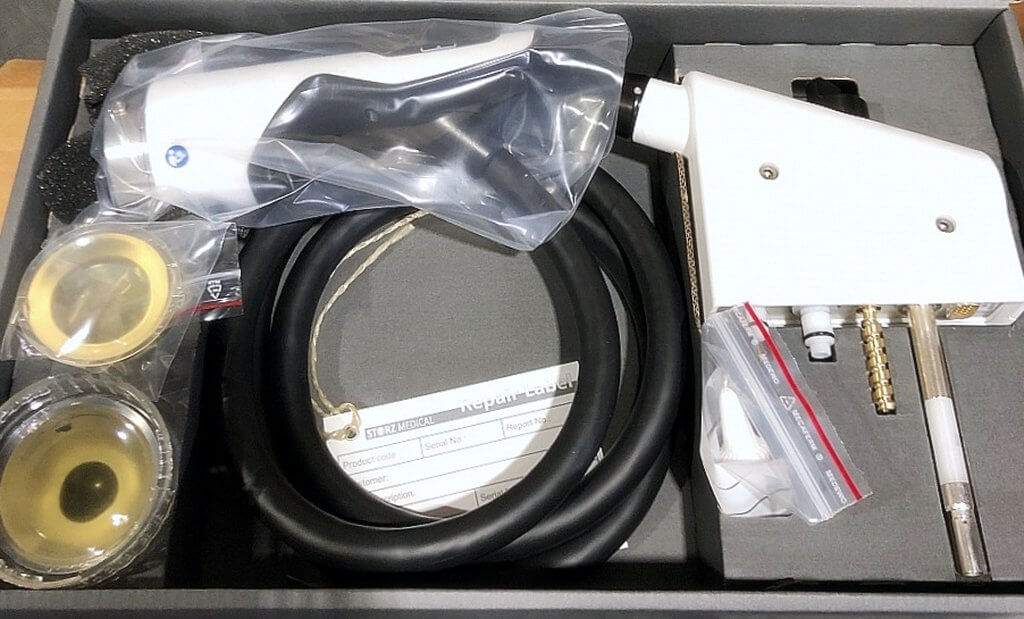

Рис. 11. Комплектация фокусированного аппликатора F-SW «SEPIA» STORZ MEDICAL: «пистолет» с гибким проводом для подключения к УВТ аппарату, 2 сменных силиконовых насадки, сменная электромагнитная катушка.
Клинике не нужно приобретать новый аппликатор: достаточно сменить катушку, которая стоит в 4 раза дешевле «пистолета». Сам аппликатор F-SW «SEPIA» также является заменяемым.
1. Стандартный набор насадок для аппликатора
В комплекте с фокусированным излучателем идут две насадки, изготовленные из силикона. Приспособления крепятся на наконечник аппликатора и применяются для работы с патологическими очагами, расположенными более поверхностно.
Насадка I 30 мм. Обеспечивает максимальное терапевтическое воздействие на глубине до 45 мм; общая глубина проникновения фокусированной волны составляет 105 мм.

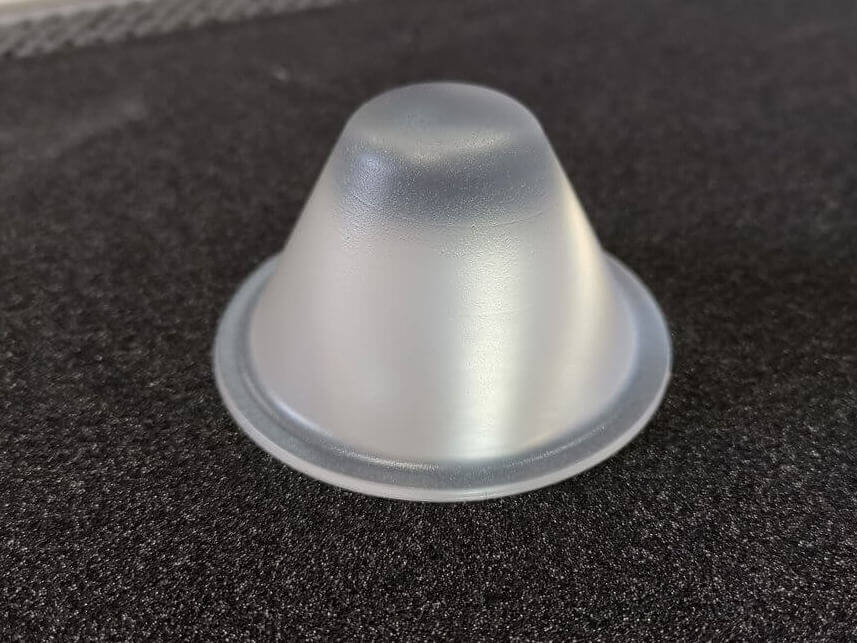

Насадка II 15 мм. Обеспечивает максимальный эффект на глубине до 30 мм; общая глубина проникновения фокусированной волны составляет 90 мм.
2. Урологические принадлежности (опция)

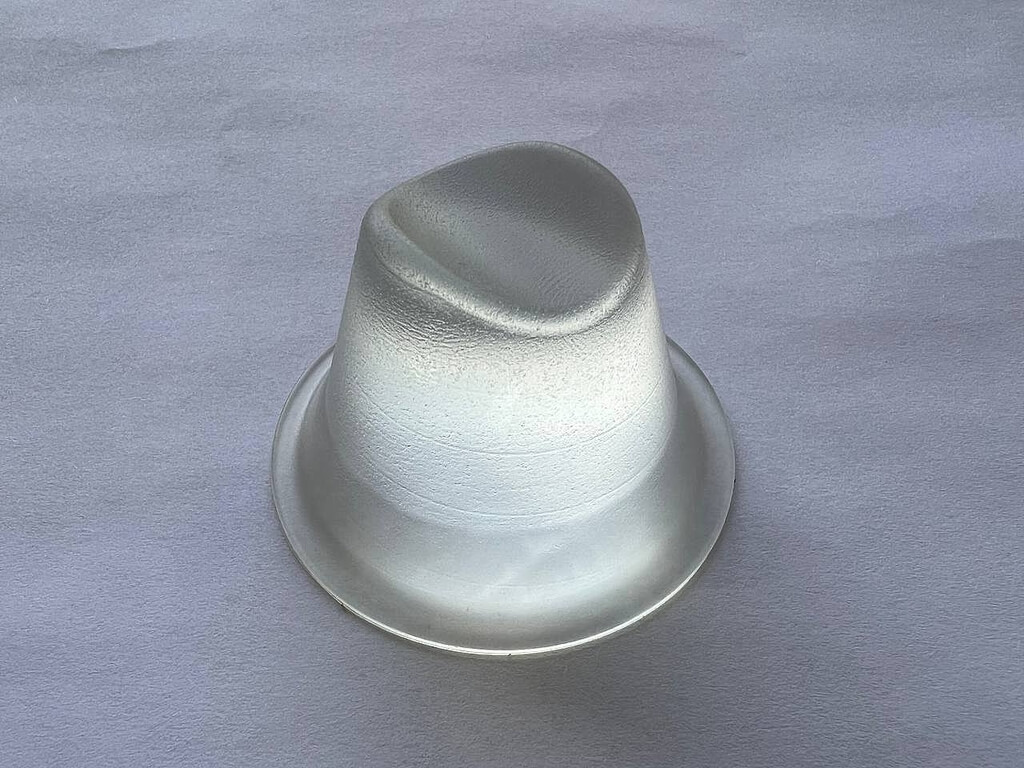

«Пистолет» может быть дооснащен урологическими аксессуарами, использование которых повышает точность УВТ-терапии.- Анатомическая насадка II для урологии.

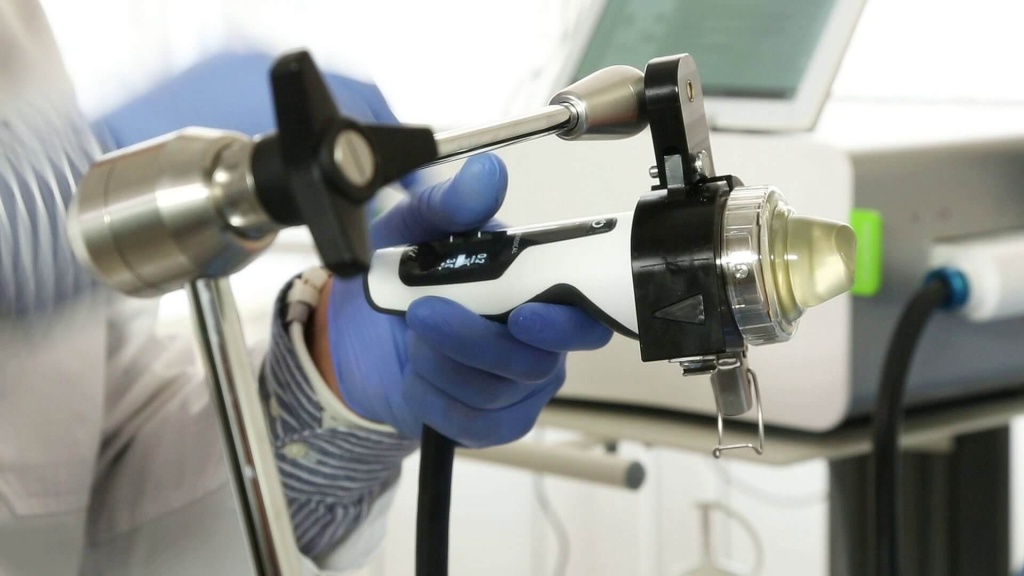

- Держатель для фокусированного аппликатора.
Аксессуар используется для точного позиционирования «пистолета» при лечении различных урологических патологий. Держатель отличается устойчивой и гибкой конструкцией.
- Фиксатор для пениса.
Держатель облегчает позиционирование аппликатора при лечении эректильной дисфункции и болезни Пейрони. Фиксатор регулируется по высоте ложа в пределах от 12,8 до 22,8 см.
VII. ГЛАВНЫЕ ПРЕИМУЩЕСТВА ФОКУСИРОВАННОГО АППЛИКАТОРА F-SW «SEPIA» STORZ MEDICAL
- Встроенный блок управления для удобной и оперативной работы врача
- Эргономичная облегченная рукоятка для неутомительной УВТ-терапии
- Воздействие классической фокусированной волной, за счет которой обеспечиваются:
- Максимальная глубина воздействия – до 12.5 см
- Точность наведения и УВТ-лечения – благодаря четкому фокусу ударной волны
- Мощный обезболивающий и противовоспалительный эффект – с первой процедуры
- Высокая эффективность – даже в сложных и запущенных случаях
- Сменная электромагнитная катушка, снижающая стоимость ударных импульсов
- Широкий спектр применения: травматология, ортопедия, реабилитация, неврология, спортивная медицина, урология
- Дополнительные насадки, позволяющие регулировать глубину воздействия
- Урологические аксессуары, обеспечивающие точность лечения сосудистой эректильной дисфункции, искривления полового члена и неинфекционного простатита
- Швейцарская сборка, гарантирующая бесперебойную работу «пистолета» и надежность всех аксессуаров
